清达光电生产的HG1286418完全兼容RICH12864A液晶模块
清达光电生产的HG1286418液晶模块自带温度补偿，该屏会自动调节对比度 ，客户不用外接电位器调对比度
RICH12864A介绍如下：
外形尺寸 75.0(W)×54.7(H)×12.5MAX.(T) mm
可视区 60.0(W)×32.6(H) mm
有效区 55.01(W)×27.49(H) mm
点阵 128Dots×64Dots ---
点距离 0.43(W)×0.43(H) mm
点大小 0.40(W)×0.40(H) mm
显示类型 STN/黄绿/正性/半透
显示像素: 蓝黑色
颜色
显示背景: 黄绿
数据输入格式 8位并行数据
占空比 1/64 占空比
视角 6点
驱动IC SBN0064G-D
外壳 0.6T
背光 LED黄绿
工作温度 -20 ~70
存储温度 -30 ~ 80
接口定义
编号 符号 电平 功能
1 VDD +5.0V 逻辑电源电压
2 VSS 0V 接地
3 V0 - 空脚
4~11 DB0-DB7 H/L 数据线
12 /CS1 L IC1 片选信号
13 /CS2 L IC2 片选信号
14 /REST L 复位信号，低有效
15 R/W H/L “H” 读, “L” 写
16 RS H/L
H: 数据
L: 指令
17 E H/L 使能信号
18 VOUT - 空脚
19 LEDA +5.0V
20 LEDK 0V
LED 背光源输入
清达光电生产的HG1286418液晶模块自带温度补偿，该屏会自动调节对比度 ，客户不用外接电位器调对比度
RICH12864A介绍如下：
外形尺寸 75.0(W)×54.7(H)×12.5MAX.(T) mm
可视区 60.0(W)×32.6(H) mm
有效区 55.01(W)×27.49(H) mm
点阵 128Dots×64Dots ---
点距离 0.43(W)×0.43(H) mm
点大小 0.40(W)×0.40(H) mm
显示类型 STN/黄绿/正性/半透
显示像素: 蓝黑色
颜色
显示背景: 黄绿
数据输入格式 8位并行数据
占空比 1/64 占空比
视角 6点
驱动IC SBN0064G-D
外壳 0.6T
背光 LED黄绿
工作温度 -20 ~70
存储温度 -30 ~ 80
接口定义
编号 符号 电平 功能
1 VDD +5.0V 逻辑电源电压
2 VSS 0V 接地
3 V0 - 空脚
4~11 DB0-DB7 H/L 数据线
12 /CS1 L IC1 片选信号
13 /CS2 L IC2 片选信号
14 /REST L 复位信号，低有效
15 R/W H/L “H” 读, “L” 写
16 RS H/L
H: 数据
L: 指令
17 E H/L 使能信号
18 VOUT - 空脚
19 LEDA +5.0V
20 LEDK 0V
LED 背光源输入

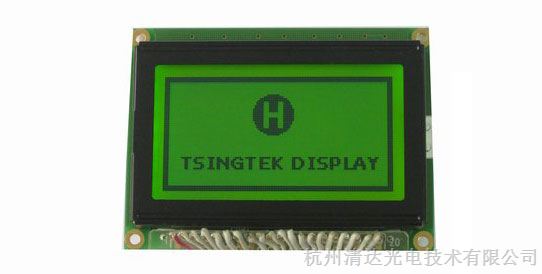

RICH12864A显示效果图如下：
